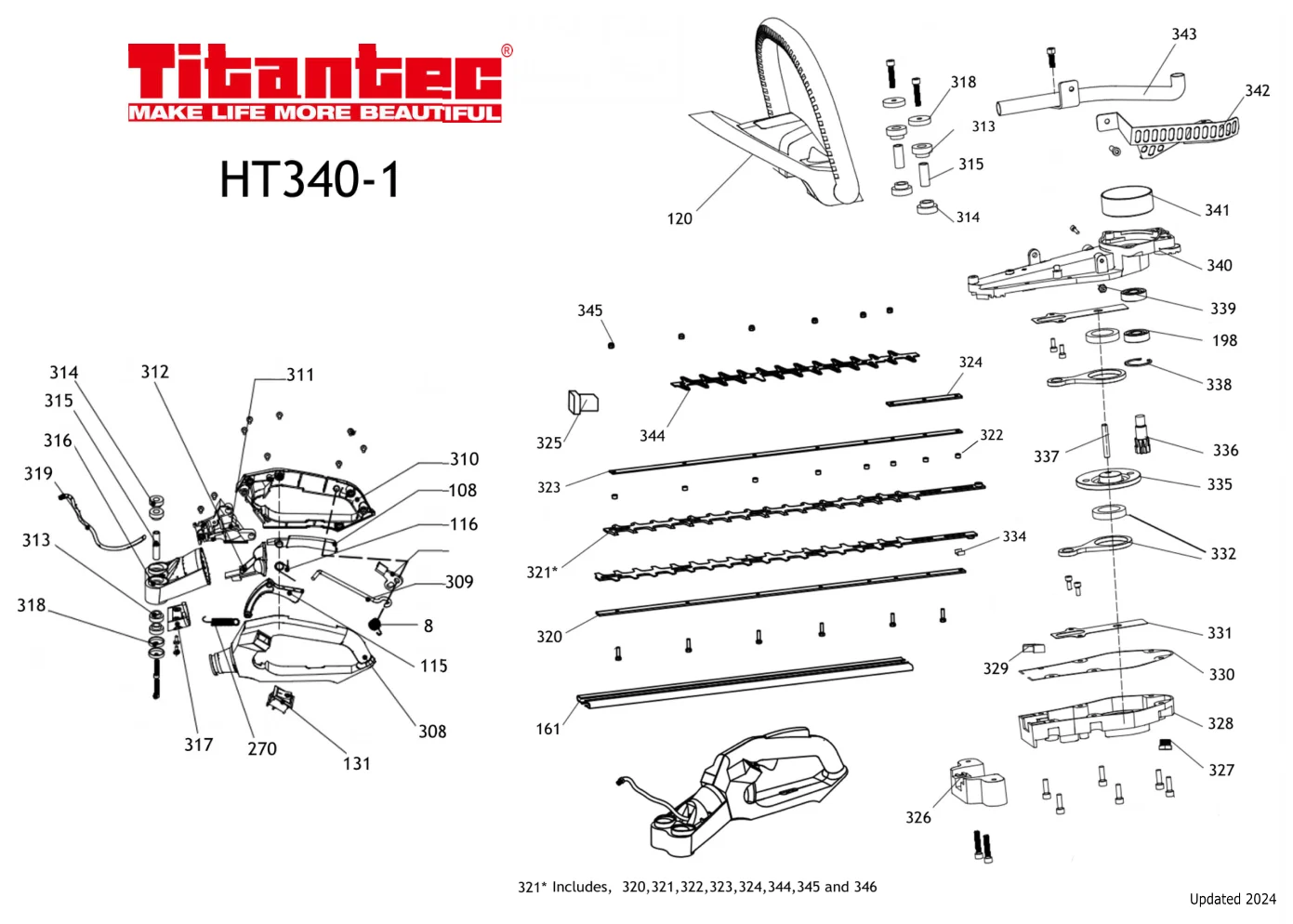

Titantec HT340-1 IPL Parts Diagram

HT340-1 parts list

Ref	Description	Part number	Cutsmart SKU
2	starter Knob	TT00204	TT-00204-Online
4	Spring	TT00404	TT-00404-Online
5	Spring box	TT00503	TT-00503-Online
7	Reel	TT00709	TT-00709-Online
8	Torsion Spring	TT00805	TT-00805-Online
21	Flywheel	TT02107	TT-02107-Online
27	oil seal 12x22x7	TT02701	TT-02701-Online
30	Left Crankcase	TT03006	TT-03006-Online
39	Gasket, Cylinder	TT03907	TT-03907-Online
40	Piston Ring	TT04011	TT-04011-Online
42	Snap Ring, Piston Pin	TT04207	TT-04207-Online
43	Piston Pin	TT04311	TT-04311-Online
44	Piston	TT04411	TT-04411-Online
46	Needle bearing	TT04607	TT-04607-Online
48	Crankshaft	TT04807	TT-04807-Online
49	Pin3x10	TT04902	TT-04902-Online
50	Gasket, Crankcase	TT05007	TT-05007-Online
51	Right Crankcase	TT05106	TT-05106-Online
75	Spacer clutch	TT07503	TT-07503-Online
76	Clutch	TT07605	TT-07605-Online
107	fuel tank	TT10705	TT-10705-Online
108	Trigger control arm	TT10802	TT-10802-Online
110	Fuel filter	TT11001	TT-11001-Online
114	Fuel pipe	TT11406	TT-11406-Online
115	Throttle trigger	TT11502	TT-11502-Online
116	Torsion spring trigger	TT11602	TT-11602-Online
119	Cap fuel filter	TT11905	TT-11905-Online
120	Handle	TT12002	TT-12002-Online
124	Cover, Cylinder	TT12405	TT-12405-Online
125	oil bubble	TT12501	TT-12501-Online
126	Knob	TT12604	TT-12604-Online
128	Cover Filter	TT12805	TT-12805-Online
130	element	TT13004	TT-13004-Online
131	on/off switch	TT13102	TT-13102-Online
135	muffler	TT13504	TT-13504-Online
139	coil	TT13907	TT-13907-Online
140	spark plug L8RTF	TT14003	TT-14003-Online
141	cylinder	TT14111	TT-14111-Online
143	gasket inlet pipe	TT14304	TT-14304-Online
144	insulator	TT14405	TT-14405-Online
153	carb	TT15307	TT-15307-Online
161	cover	TT16102	TT-16102-Online
164	Air Filter Supporter	TT16403	TT-16403-Online
167	starter assy	TT16704	TT-16704-Online
171	gasket carburetor	TT17106	TT-17106-Online
198	bearing 6001	TT19801	TT-19801-Online
270	tension spring	TT27001	TT-27001-Online
296	Bail	TT29601	TT-29601-Online
297	starter base	TT29701	TT-29701-Online
298	clip	TT29801	TT-29801-Online
299	cover muffler	TT29901	TT-29901-Online
300	insulation board muffler	TT30001	TT-30001-Online
301	spark plug cover	TT30101	TT-30101-Online
302	lining 6x4.3x10.5	TT30201	TT-30201-Online
303	base air filter	TT30301	TT-30301-Online
304	lining 7x5.3x5	TT30401	TT-30401-Online
305	handle vent door	TT30501	TT-30501-Online
306	plate handle	TT30601	TT-30601-Online
307	Spring fuel pipe	TT30701	TT-30701-Online
308	Down cover handle	TT30801	TT-30801-Online
309	rod	TT30901	TT-30901-Online
310	upper cover	TT31001	TT-31001-Online
311	Top cover handle	TT31101	TT-31101-Online
312	spring control arm	TT31201	TT-31201-Online
313	rubber 22x10x11.2	TT31301	TT-31301-Online
314	rubber 22x10x18.5	TT31401	TT-31401-Online
315	lining 19x6.6x30	TT31501	TT-31501-Online
316	handle seat	TT31601	TT-31601-Online
317	clip handle	TT31701	TT-31701-Online
318	gasket rubber	TT31801	TT-31801-Online
319	pulling throttle	TT31901	TT-31901-Online
320	down layer - thin	TT32001	TT-32001-Online
321	blade	TT32101	TT-32101-Online
322	wear rail	TT32201	TT-32201-Online
323	thick steel strip	TT32301	TT-32301-Online
324	layer aluminium	TT32401	TT-32401-Online
325	front protector	TT32501	TT-32501-Online
326	bracket front handle	TT32601	TT-32601-Online
327	bolt oil drain	TT32701	TT-32701-Online
328	cover gearcase	TT32801	TT-32801-Online
329	wool felt	TT32901	TT-32901-Online
330	gasket gearcase	TT33001	TT-33001-Online
331	washer	TT33101	TT-33101-Online
332	connecting rod	TT33201	TT-33201-Online
334	blade pressure plate	TT33401	TT-33401-Online
335	eccentric gear	TT33501	TT-33501-Online
336	drive gear	TT33601	TT-33601-Online
337	axle pin	TT33701	TT-33701-Online
338	snap ring 28	TT33801	TT-33801-Online
339	grease fitting	TT33901	TT-33901-Online
340	gearcase	TT34001	TT-34001-Online
341	drum	TT34101	TT-34101-Online
342	cover vent	TT34201	TT-34201-Online
343	vent assy	TT34301	TT-34301-Online
344	blade mouthguard	TT34401	TT-34401-Online
345	lining 7x5.4x5	TT34501	TT-34501-Online
