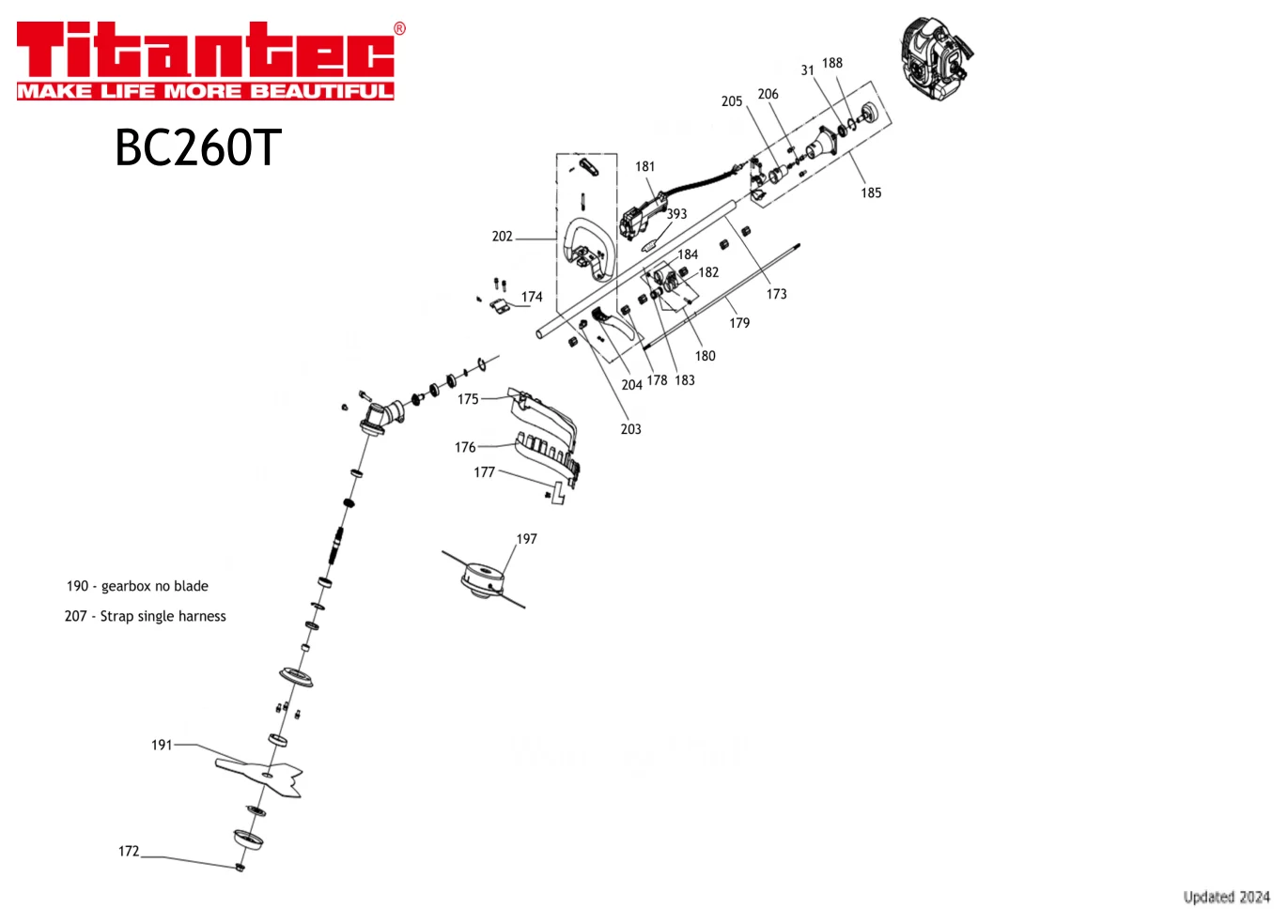

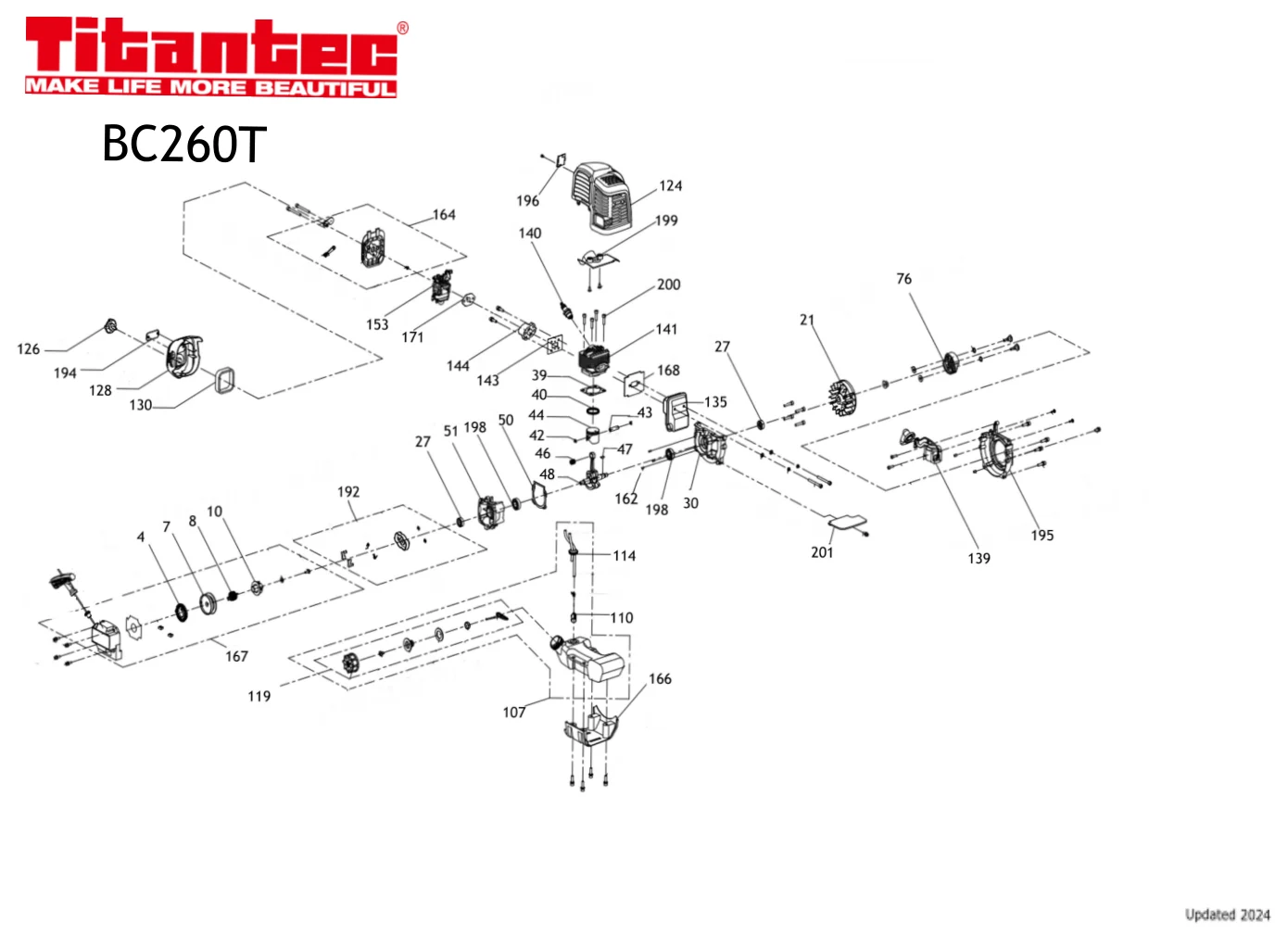

Titantec BC260T IPL Parts Diagram

BC260T parts list

Ref	Description	Part number	Cutsmart SKU
4	Spring	TT00408	TT-00408-Online
167	Starter assy	TT16703	TT-16703-Online
7	Reel	TT00706	TT-00706-Online
168	Gasket muffler	TT16803	TT-16803-Online
8	Torsion Spring	TT00803	TT-00803-Online
171	Gasket carburetor	TT17105	TT-17105-Online
10	Ratchet	TT01006	TT-01006-Online
173	Aluminum Pipe	TT17301	TT-17301-Online
21	Flywheel	TT02105	TT-02105-Online
174	Guard Bracket	TT17401	TT-17401-Online
27	Oil seal 12x22x7	TT02701	TT-02701-Online
175	Guard	TT17501	TT-17501-Online
30	Left Crankcase	TT03011	TT-03011-Online
176	Shield Rim	TT17601	TT-17601-Online
31	Bearing 6202	TT03101	TT-03101-Online
177	Small Blade	TT17701	TT-17701-Online
39	Gasket, Cylinder	TT03905	TT-03905-Online
178	Oil Bearing	TT17803	TT-17803-Online
40	Piston Ring	TT04005	TT-04005-Online
179	Drive Shaft	TT17901	TT-17901-Online
42	Snap Ring, Piston Pin	TT04205	TT-04205-Online
180	Handle Bracket Assy	TT18002	TT-18002-Online
43	Piston Pin	TT04305	TT-04305-Online
181	Throttle Assy	TT18103	TT-18103-Online
44	Piston	TT04405	TT-04405-Online
182	Harness Hanger	TT18202	TT-18202-Online
46	Needle bearing	TT04605	TT-04605-Online
183	Hanger Tube	TT18303	TT-18303-Online
47	Key 3x10	TT04701	TT-04701-Online
184	Clasp	TT18402	TT-18402-Online
48	Crankshaft	TT04805	TT-04805-Online
185	Housing Assy	TT18503	TT-18503-Online
50	Gasket, Crankcase	TT05005	TT-05005-Online
188	Snap Ring φ35	TT18801	TT-18801-Online
51	Right Crankcase	TT05110	TT-05110-Online
189	Engine	TT18905	TT-18905-Online
76	Clutch	TT07603	TT-07603-Online
190	Housing assy	TT19001	TT-19001-Online
107	Fuel tank	TT10703	TT-10703-Online
191	Blade 2T	TT19103	TT-19103-Online
110	Fuel Filter	TT11001	TT-11001-Online
192	Pulley	TT19203	TT-19203-Online
114	Pipe Seat	TT11403	TT-11403-Online
194	Badge	TT19403	TT-19403-Online
119	Cap fuel filter	TT11902	TT-11902-Online
195	Side cover	TT19503	TT-19503-Online
124	Cover, Cylinder	TT12403	TT-12403-Online
196	Plate	TT19603	TT-19603-Online
126	Knob	TT12601	TT-12601-Online
197	Nylon head	TT19701	TT-19701-Online
128	Cover Filter	TT12803	TT-12803-Online
198	Bearing 6001	TT19801	TT-19801-Online
130	Element	TT13001	TT-13001-Online
199	Deflector	TT19901	TT-19901-Online
135	Muffler	TT13502	TT-13502-Online
200	Cylinder bolt M5x20	TT20002	TT-20002-Online
139	Coil	TT13905	TT-13905-Online
201	Wind shield	TT20101	TT-20101-Online
140	Spark plug BM6A	TT14001	TT-14001-Online
202	P type handle	TT20202	TT-20202-Online
141	Cylinder	TT14105	TT-14105-Online
203	Lock knob	TT20301	TT-20301-Online
143	Gasket inlet pipe	TT14302	TT-14302-Online
204	Lever	TT20401	TT-20401-Online
144	Inlet pipe	TT14403	TT-14403-Online
205	Anti vibraton rubber	TT20501	TT-20501-Online
153	Carb	TT15305	TT-15305-Online
206	Ring 15	TT20601	TT-20601-Online
162	Pin 3x8	TT16202	TT-16202-Online
207	Strap single belt	TT20702	TT-20702-Online
164	Air Filter Supporter	TT16404	TT-16404-Online
393	Hanger bracket	TT39301	TT-39301-Online
166	Bracket, Tank	TT16603	TT-16603-Online
