Shindaiwa PB3410 Blower IPL
This Shindaiwa IPL has been converted into a mobile-friendly Joomla article with clickable Cutsmart SKU links.
Machine: PB3410
Type: Blower
SKU format: xxxx-Online
How to use: match the reference number on the diagram to the parts table, then click the Cutsmart SKU to open the resolver page. Diagram images can be clicked or tapped to enlarge.
IPL Diagram Pages
Detected Parts List
The table below was generated from the source PDF text. Use Ctrl+F to search by part number, description or SKU.
| Page | Section | Ref | Description | Part Number | Cutsmart SKU |
|---|---|---|---|---|---|
| 2 | DÉFLECTEUR DE CHALEUR D'ÉCHAPPEMENT | CYLINDER & CRANKCASE ASSY | 60907-98330 | 60907-98330-Online | |
| 2 | DÉFLECTEUR DE CHALEUR D'ÉCHAPPEMENT | MUFFLER ASSY | 62907-15011 | 62907-15011-Online | |
| 2 | DÉFLECTEUR DE CHALEUR D'ÉCHAPPEMENT | 10 | LOCATING PIN Ø4×8 | 12492-40080 | 12492-40080-Online |
| 2 | DÉFLECTEUR DE CHALEUR D'ÉCHAPPEMENT | 2 | * BOLT M5×16 | 01020-05160 | 01020-05160-Online |
| 2 | DÉFLECTEUR DE CHALEUR D'ÉCHAPPEMENT | 2 | * MUFFLER | 62907-15111 | 62907-15111-Online |
| 2 | DÉFLECTEUR DE CHALEUR D'ÉCHAPPEMENT | 3 | * SPARK ARRESTER SCREEN | 62902-15131 | 62902-15131-Online |
| 2 | DÉFLECTEUR DE CHALEUR D'ÉCHAPPEMENT | 3 | INTAKE HEAT DEFLECTOR | 62907-12220 | 62907-12220-Online |
| 2 | DÉFLECTEUR DE CHALEUR D'ÉCHAPPEMENT | 4 | INSULATOR WITH REED VALVE | 62907-12311 | 62907-12311-Online |
| 2 | DÉFLECTEUR DE CHALEUR D'ÉCHAPPEMENT | 4 | * SPARK ARRESTER COVER | 62907-15161 | 62907-15161-Online |
| 2 | DÉFLECTEUR DE CHALEUR D'ÉCHAPPEMENT | 5 | * SCREW PM SW M4×6 | 11204-04060 | 11204-04060-Online |
| 2 | DÉFLECTEUR DE CHALEUR D'ÉCHAPPEMENT | 5 | GROUND WIRE 110mm | 14350-01101 | 14350-01101-Online |
| 2 | DÉFLECTEUR DE CHALEUR D'ÉCHAPPEMENT | 6 | FLAT WASHER M5 | 01610-05080 | 01610-05080-Online |
| 2 | DÉFLECTEUR DE CHALEUR D'ÉCHAPPEMENT | 6 | SCREW PM SPW M5×25 | 11206-05255 | 11206-05255-Online |
| 2 | DÉFLECTEUR DE CHALEUR D'ÉCHAPPEMENT | 7 | BOLT M5×16 | 01020-05160 | 01020-05160-Online |
| 2 | DÉFLECTEUR DE CHALEUR D'ÉCHAPPEMENT | 7 | THROTTLE CABLE ADJUSTER | 62902-83310 | 62902-83310-Online |
| 2 | DÉFLECTEUR DE CHALEUR D'ÉCHAPPEMENT | 8 | ADJUSTER LOCK NUT M6 | 01501-06048 | 01501-06048-Online |
| 2 | DÉFLECTEUR DE CHALEUR D'ÉCHAPPEMENT | 8 | BOLT M5×25 | 62901-15310 | 62901-15310-Online |
| 2 | DÉFLECTEUR DE CHALEUR D'ÉCHAPPEMENT | 9 | EXHAUST HEAT DEFLECTOR | 62901-15210 | 62901-15210-Online |
| 2 | DÉFLECTEUR DE CHALEUR D'ÉCHAPPEMENT | 9 | THROTTLE CABLE BRACKET | 62901-83310 | 62901-83310-Online |
| 3 | COUVERCLE DE BOUGIE | REED BACKING PLATE | 62901-21320 | 62901-21320-Online | |
| 3 | COUVERCLE DE BOUGIE | 10 | ** SNAP RING Ø28 | 02432-28120 | 02432-28120-Online |
| 3 | COUVERCLE DE BOUGIE | 11 | ** BALL BEARING 6001 DDU C3 | 02036-06001 | 02036-06001-Online |
| 3 | COUVERCLE DE BOUGIE | 12 | ** FAN COVER | 62907-31110 | 62907-31110-Online |
| 3 | COUVERCLE DE BOUGIE | 13 | ** SNAP RING | 20000-31140 | 20000-31140-Online |
| 3 | COUVERCLE DE BOUGIE | 14 | * AV CUSHION | 62907-33110 | 62907-33110-Online |
| 3 | COUVERCLE DE BOUGIE | 15 | * SNAP RING Ø42 | 02432-42170 | 02432-42170-Online |
| 3 | COUVERCLE DE BOUGIE | 16 | * BOLT SW M5×22 | 11020-05220 | 11020-05220-Online |
| 3 | COUVERCLE DE BOUGIE | 17 | BOLT M5×16 | 01020-05160 | 01020-05160-Online |
| 3 | COUVERCLE DE BOUGIE | 18 | BOLT SPW M5×40 | 11022-05400 | 11022-05400-Online |
| 3 | COUVERCLE DE BOUGIE | 19 | BOLT SPW M4×14 | 11022-04140 | 11022-04140-Online |
| 3 | COUVERCLE DE BOUGIE | 2 | REED VALVE | 72320-83121 | 72320-83121-Online |
| 3 | COUVERCLE DE BOUGIE | 20 | ENGINE COVER | 62907-32110 | 62907-32110-Online |
| 3 | COUVERCLE DE BOUGIE | 22 | SPARK PLUG COVER | 62901-32312 | 62901-32312-Online |
| 3 | COUVERCLE DE BOUGIE | 23 | C4 shindaiwa LABEL | 19420-00106 | 19420-00106-Online |
| 3 | COUVERCLE DE BOUGIE | 3 | REED VALVE STOP | 72320-83132 | 72320-83132-Online |
| 3 | COUVERCLE DE BOUGIE | 4 | SCREW SW M3×10 | 01211-03100 | 01211-03100-Online |
| 3 | COUVERCLE DE BOUGIE | 5 | REED VALVE GASKET | 62901-21130 | 62901-21130-Online |
| 3 | COUVERCLE DE BOUGIE | 6 | REED VALVE COVER | 62901-21120 | 62901-21120-Online |
| 3 | COUVERCLE DE BOUGIE | 7 | BOLT SPW M4×14 | 11022-04140 | 11022-04140-Online |
| 3 | COUVERCLE DE BOUGIE | 8 | FAN COVER ASSY | 60907-98351 | 60907-98351-Online |
| 3 | COUVERCLE DE BOUGIE | 9 | ** CLUTCH DRUM | 62907-31211 | 62907-31211-Online |
| 4 | ILLUSTRATION 4 - REV 11/08 | PISTON KIT | 62907-41310 | 62907-41310-Online | |
| 4 | ILLUSTRATION 4 - REV 11/08 | 10 | OIL SEAL | 62907-42270 | 62907-42270-Online |
| 4 | ILLUSTRATION 4 - REV 11/08 | 11 | CLUTCH ASSY | 72575-98031 | 72575-98031-Online |
| 4 | ILLUSTRATION 4 - REV 11/08 | 12 | * CLUTCH BOLT | 72575-98071 | 72575-98071-Online |
| 4 | ILLUSTRATION 4 - REV 11/08 | 13 | * SPRING WASHER | 20087-51231 | 20087-51231-Online |
| 4 | ILLUSTRATION 4 - REV 11/08 | 14 | * CLUTCH SHOE ASSY | 72575-98040 | 72575-98040-Online |
| 4 | ILLUSTRATION 4 - REV 11/08 | 15 | ** CLUTCH SHOE | 72575-98050 | 72575-98050-Online |
| 4 | ILLUSTRATION 4 - REV 11/08 | 16 | ** CLUTCH SPRING | 72575-98060 | 72575-98060-Online |
| 4 | ILLUSTRATION 4 - REV 11/08 | 17 | * WASHER | 22100-71430 | 22100-71430-Online |
| 4 | ILLUSTRATION 4 - REV 11/08 | 2 | * PISTON RING | 62907-41120 | 62907-41120-Online |
| 4 | ILLUSTRATION 4 - REV 11/08 | 3 | * PISTON | 62907-41110 | 62907-41110-Online |
| 4 | ILLUSTRATION 4 - REV 11/08 | 4 | * PISTON PIN | 20010-41310 | 20010-41310-Online |
| 4 | ILLUSTRATION 4 - REV 11/08 | 5 | * SNAP RING | 22100-41230 | 22100-41230-Online |
| 4 | ILLUSTRATION 4 - REV 11/08 | 6 | * NEEDLE BEARING | 62907-41230 | 62907-41230-Online |
| 4 | ILLUSTRATION 4 - REV 11/08 | 7 | * THRUST WASHER | 62907-41240 | 62907-41240-Online |
| 4 | ILLUSTRATION 4 - REV 11/08 | 8 | CRANKSHAFT ASSY | 62907-42021 | 62907-42021-Online |
| 4 | ILLUSTRATION 4 - REV 11/08 | 9 | OIL SEAL | 62901-42260 | 62901-42260-Online |
| 5 | VIS | CAM GEAR ASSY | 62905-43011 | 62905-43011-Online | |
| 5 | VIS | 10 | CAM GEAR GASKET | 62907-43240 | 62907-43240-Online |
| 5 | VIS | 11 | CAM GEAR COVER | 62907-43230 | 62907-43230-Online |
| 5 | VIS | 12 | BOLT SPW M4×14 | 11022-04140 | 11022-04140-Online |
| 5 | VIS | 13 | WASHER Ø10×Ø5.5×2 | 15401-10028 | 15401-10028-Online |
| 5 | VIS | 14 | SCREW | 62901-43310 | 62901-43310-Online |
| 5 | VIS | 2 | * CAM GEAR | 62902-43310 | 62902-43310-Online |
| 5 | VIS | 3 | * WEIGHT | 62907-43120 | 62907-43120-Online |
| 5 | VIS | 4 | * COIL SPRING | 17520-08900 | 17520-08900-Online |
| 5 | VIS | 5 | * COVER PLATE | 62905-43131 | 62905-43131-Online |
| 5 | VIS | 6 | * TAPPING SCREW 4×6 | 01280-04062 | 01280-04062-Online |
| 5 | VIS | 7 | LOCATING PIN Ø5×29.8mm | 12492-50290 | 12492-50290-Online |
| 5 | VIS | 8 | CAM FOLLOWER | 62907-43210 | 62907-43210-Online |
| 5 | VIS | 9 | WASHER 5mm | 11620-10000 | 11620-10000-Online |

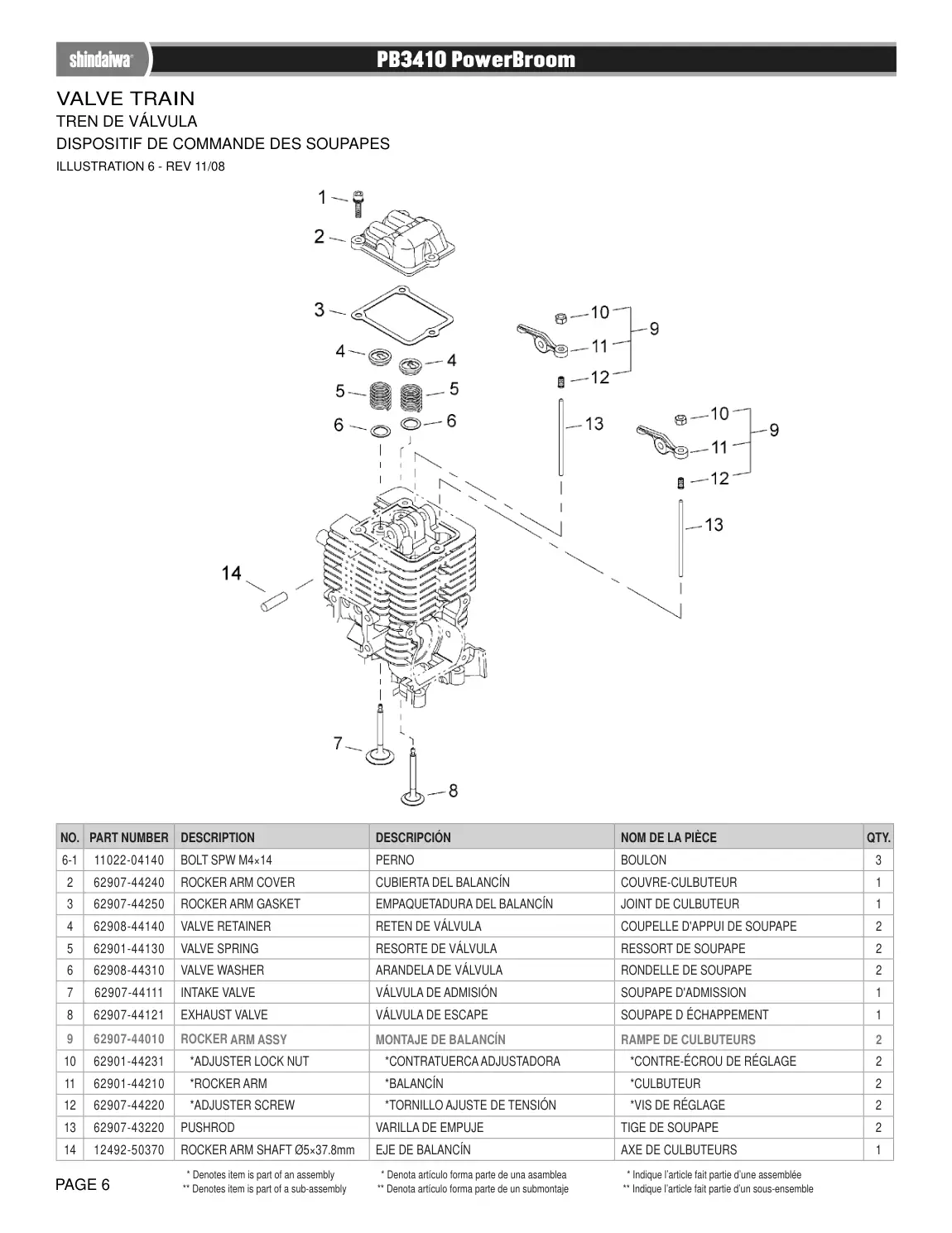

| 6 | AXE DE CULBUTEURS | BOLT SPW M4×14 | 11022-04140 | 11022-04140-Online | |
| 6 | AXE DE CULBUTEURS | 10 | * ADJUSTER LOCK NUT | 62901-44231 | 62901-44231-Online |
| 6 | AXE DE CULBUTEURS | 11 | * ROCKER ARM | 62901-44210 | 62901-44210-Online |
| 6 | AXE DE CULBUTEURS | 12 | * ADJUSTER SCREW | 62907-44220 | 62907-44220-Online |
| 6 | AXE DE CULBUTEURS | 13 | PUSHROD | 62907-43220 | 62907-43220-Online |
| 6 | AXE DE CULBUTEURS | 14 | ROCKER ARM SHAFT Ø5×37.8mm | 12492-50370 | 12492-50370-Online |
| 6 | AXE DE CULBUTEURS | 2 | ROCKER ARM COVER | 62907-44240 | 62907-44240-Online |
| 6 | AXE DE CULBUTEURS | 3 | ROCKER ARM GASKET | 62907-44250 | 62907-44250-Online |
| 6 | AXE DE CULBUTEURS | 4 | VALVE RETAINER | 62908-44140 | 62908-44140-Online |
| 6 | AXE DE CULBUTEURS | 5 | VALVE SPRING | 62901-44130 | 62901-44130-Online |
| 6 | AXE DE CULBUTEURS | 6 | VALVE WASHER | 62908-44310 | 62908-44310-Online |
| 6 | AXE DE CULBUTEURS | 7 | INTAKE VALVE | 62907-44111 | 62907-44111-Online |
| 6 | AXE DE CULBUTEURS | 8 | EXHAUST VALVE | 62907-44121 | 62907-44121-Online |
| 6 | AXE DE CULBUTEURS | 9 | ROCKER ARM ASSY | 62907-44010 | 62907-44010-Online |

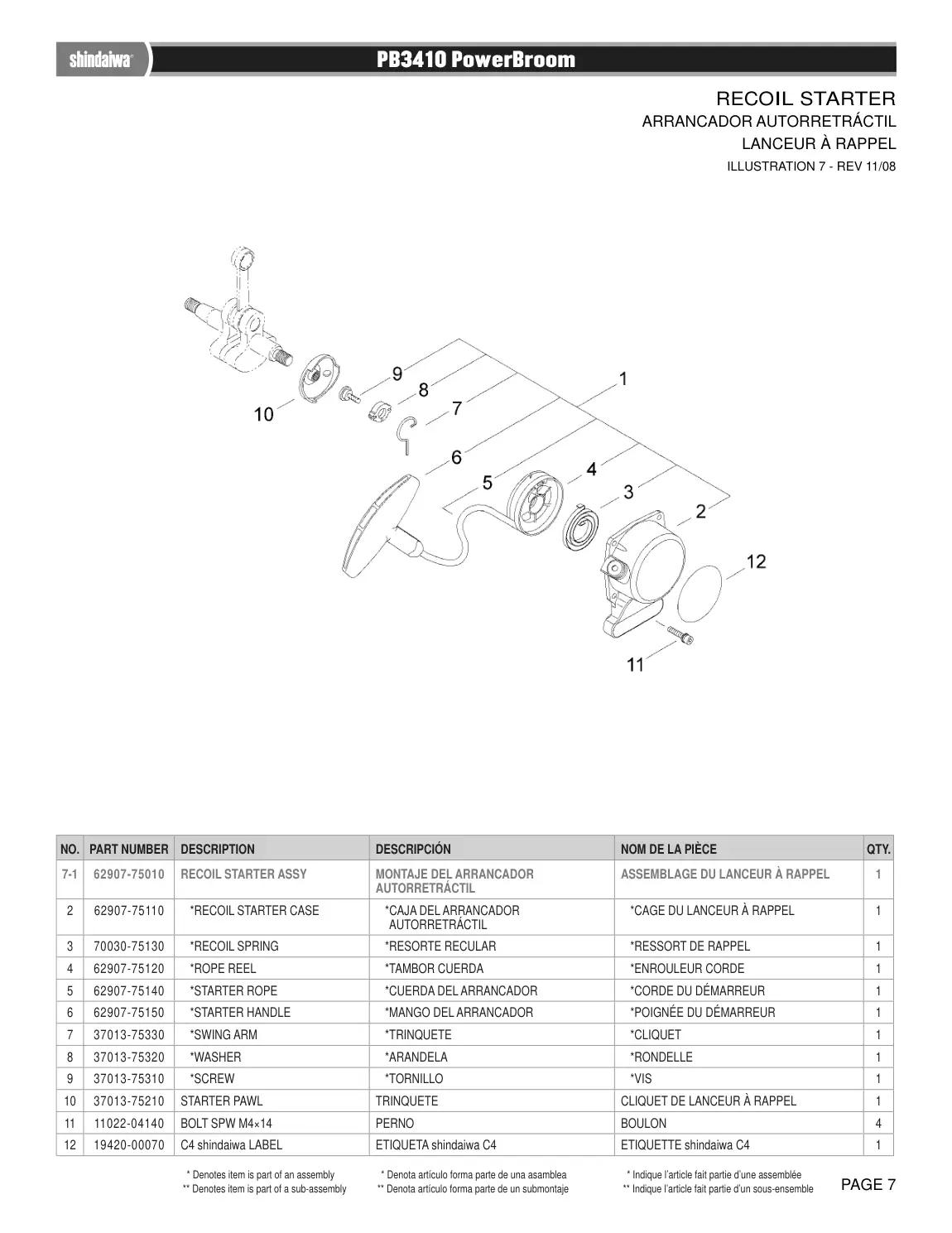

| 7 | PERNO | RECOIL STARTER ASSY | 62907-75010 | 62907-75010-Online | |
| 7 | PERNO | 10 | STARTER PAWL | 37013-75210 | 37013-75210-Online |
| 7 | PERNO | 11 | BOLT SPW M4×14 | 11022-04140 | 11022-04140-Online |
| 7 | PERNO | 12 | C4 shindaiwa LABEL | 19420-00070 | 19420-00070-Online |
| 7 | PERNO | 2 | * RECOIL STARTER CASE | 62907-75110 | 62907-75110-Online |
| 7 | PERNO | 3 | * RECOIL SPRING | 70030-75130 | 70030-75130-Online |
| 7 | PERNO | 4 | * ROPE REEL | 62907-75120 | 62907-75120-Online |
| 7 | PERNO | 5 | * STARTER ROPE | 62907-75140 | 62907-75140-Online |
| 7 | PERNO | 6 | * STARTER HANDLE | 62907-75150 | 62907-75150-Online |
| 7 | PERNO | 7 | * SWING ARM | 37013-75330 | 37013-75330-Online |
| 7 | PERNO | 8 | * WASHER | 37013-75320 | 37013-75320-Online |
| 7 | PERNO | 9 | * SCREW | 37013-75310 | 37013-75310-Online |
| 8 | BOUGIE | FLYWHEEL | 62907-71110 | 62907-71110-Online | |
| 8 | BOUGIE | 2 | KEY 3×10 | 02403-03100 | 02403-03100-Online |
| 8 | BOUGIE | 3 | CRANKSHAFT NUT | 20035-71220 | 20035-71220-Online |
| 8 | BOUGIE | 4 | IGNITION COIL ASSY | 62907-71311 | 62907-71311-Online |
| 8 | BOUGIE | 5 | * SPARK PLUG CAP | 62905-71250 | 62905-71250-Online |
| 8 | BOUGIE | 6 | * SPARK PLUG CAP SPRING | 62905-71320 | 62905-71320-Online |
| 8 | BOUGIE | 7 | IGNITION WIRE 220mm | 14350-02200 | 14350-02200-Online |
| 8 | BOUGIE | 8 | INSULATOR | 70030-71620 | 70030-71620-Online |
| 8 | BOUGIE | 9 | BOLT SLPW M4×26 | 11024-04265 | 11024-04265-Online |
| 9 | PERNO | FUEL TANK ASSY | 62916-85310 | 62916-85310-Online | |
| 9 | PERNO | 10 | * FUEL RETURN TUBE | 32003-85330 | 32003-85330-Online |
| 9 | PERNO | 11 | * CONNECTOR | 72933-85620 | 72933-85620-Online |
| 9 | PERNO | 12 | * FUEL PICK-UP TUBE | 70170-85310 | 70170-85310-Online |
| 9 | PERNO | 13 | * FUEL FILTER | 20016-85400 | 20016-85400-Online |
| 9 | PERNO | 14 | FUEL TANK CUSHION | 62901-85220 | 62901-85220-Online |
| 9 | PERNO | 15 | PLASTIC FUEL TANK GUARD | 62902-85320 | 62902-85320-Online |
| 9 | PERNO | 16 | BOLT SPW M5×20 | 11022-05200 | 11022-05200-Online |
| 9 | PERNO | 2 | * FUEL TANK | 62916-85110 | 62916-85110-Online |
| 9 | PERNO | 3 | * FUEL TANK CAP ASSY | 70168-85201 | 70168-85201-Online |
| 9 | PERNO | 4 | ** FUEL TANK CAP | 70168-85210 | 70168-85210-Online |
| 9 | PERNO | 5 | ** FUEL TANK CAP GASKET | 20000-85221 | 20000-85221-Online |
| 9 | PERNO | 6 | * FUEL TANK VENT | 22197-33960 | 22197-33960-Online |
| 9 | PERNO | 7 | * CLIP | 20020-85540 | 20020-85540-Online |
| 9 | PERNO | 8 | * FUEL LINE GROMMET W/VENT | 20112-85351 | 20112-85351-Online |
| 9 | PERNO | 9 | * SPRING CLIP | 37013-85310 | 37013-85310-Online |

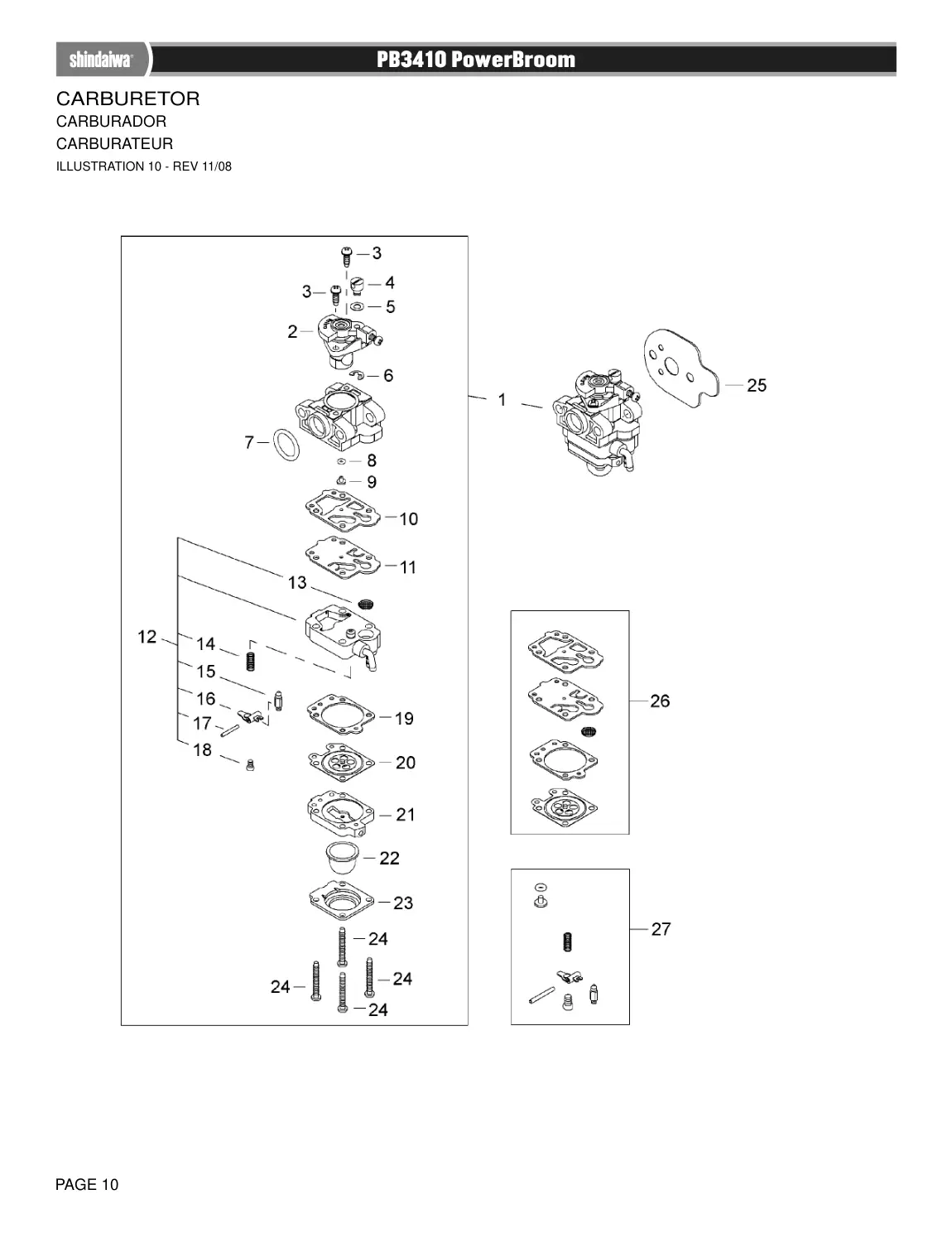

| 11 | D'ADMISSION | CARBURETOR ASSY | 62907-81011 | 62907-81011-Online | |
| 11 | D'ADMISSION | 10 | * PUMP GASKET | 70097-81310 | 70097-81310-Online |
| 11 | D'ADMISSION | 11 | * PUMP DIAPHRAGM | 70097-81320 | 70097-81320-Online |
| 11 | D'ADMISSION | 12 | * PUMP BODY ASSY | 37013-81350 | 37013-81350-Online |
| 11 | D'ADMISSION | 13 | ** FUEL INLET SCREEN | 70030-81380 | 70030-81380-Online |
| 11 | D'ADMISSION | 14 | ** METERING LEVER SPRING | 72933-81270 | 72933-81270-Online |
| 11 | D'ADMISSION | 15 | ** INLET NEEDLE VALVE | 20036-81440 | 20036-81440-Online |
| 11 | D'ADMISSION | 16 | ** METERING LEVER | 22100-81230 | 22100-81230-Online |
| 11 | D'ADMISSION | 17 | ** METERING LEVER PIN | 22100-81250 | 22100-81250-Online |
| 11 | D'ADMISSION | 18 | ** METERING LEVER PIN | 20016-81450 | 20016-81450-Online |
| 11 | D'ADMISSION | 19 | * METERING DIAPHRAGM | 20016-81280 | 20016-81280-Online |
| 11 | D'ADMISSION | 2 | * THROTTLE VALVE ASSY | 62907-81321 | 62907-81321-Online |
| 11 | D'ADMISSION | 20 | * METERING DIAPHRAGM | 37013-81310 | 37013-81310-Online |
| 11 | D'ADMISSION | 21 | * AIR PURGE BODY ASSY | 20016-81420 | 20016-81420-Online |
| 11 | D'ADMISSION | 22 | * PRIMER BULB | 20036-81670 | 20036-81670-Online |
| 11 | D'ADMISSION | 23 | * PRIMER COVER | 20016-81510 | 20016-81510-Online |
| 11 | D'ADMISSION | 24 | * PRIMER COVER SCREW | 20016-81140 | 20016-81140-Online |
| 11 | D'ADMISSION | 25 | INTAKE GASKET | 62907-81210 | 62907-81210-Online |
| 11 | D'ADMISSION | 26 | GASKET / DIAPHRAGM KIT | 60902-98030 | 60902-98030-Online |
| 11 | D'ADMISSION | 27 | INLET NEEDLE VALVE KIT | 60907-98341 | 60907-98341-Online |
| 11 | D'ADMISSION | 3 | * THROTTLE COLLAR SCREW | 70064-81290 | 70064-81290-Online |
| 11 | D'ADMISSION | 4 | * SWIVEL | 72933-81450 | 72933-81450-Online |
| 11 | D'ADMISSION | 5 | * SWIVEL WASHER | 20089-81185 | 20089-81185-Online |
| 11 | D'ADMISSION | 6 | * SWIVEL E-CLIP | 20036-81195 | 20036-81195-Online |
| 11 | D'ADMISSION | 7 | * PACKING RING | 20016-81250 | 20016-81250-Online |
| 11 | D'ADMISSION | 8 | * O-RING | 70097-81220 | 70097-81220-Online |
| 11 | D'ADMISSION | 9 | * MAIN JET | 62907-81360 | 62907-81360-Online |
| 12 | * VIS À AILETTES | AIR FILTER BASE ASSY | 62908-82010 | 62908-82010-Online | |
| 12 | * VIS À AILETTES | 2 | WASHER 5mm | 01613-05080 | 01613-05080-Online |
| 12 | * VIS À AILETTES | 3 | SCREW PMSW M5×60 | 11203-05605 | 11203-05605-Online |
| 12 | * VIS À AILETTES | 4 | AIR FILTER | 62908-82120 | 62908-82120-Online |
| 12 | * VIS À AILETTES | 5 | FOAM PREFILTER | 62908-82310 | 62908-82310-Online |
| 12 | * VIS À AILETTES | 6 | AIR FILTER COVER ASSY | 62908-82030 | 62908-82030-Online |
| 12 | * VIS À AILETTES | 7 | * AIR FILTER COVER | 62908-82130 | 62908-82130-Online |
| 12 | * VIS À AILETTES | 8 | * THUMBSCREW | 62901-82330 | 62901-82330-Online |
| 13 | AXE PRINCIPAL | OUTER TUBE ASSY | 60912-98310 | 60912-98310-Online | |
| 13 | AXE PRINCIPAL | 2 | * BUSHING | 22000-12120 | 22000-12120-Online |
| 13 | AXE PRINCIPAL | 3 | * HANDLE LABEL | 19401-00269 | 19401-00269-Online |
| 13 | AXE PRINCIPAL | 4 | * CAUTION LABEL | 19422-00028 | 19422-00028-Online |
| 13 | AXE PRINCIPAL | 5 | * shindaiwa PROFESSIONAL LABEL | 19420-00084 | 19420-00084-Online |
| 13 | AXE PRINCIPAL | 6 | TUBE PROTECTOR 25mm | 99909-33033 | 99909-33033-Online |
| 13 | AXE PRINCIPAL | 7 | MAINSHAFT | 63907-62210 | 63907-62210-Online |
| 14 | TUBE DE PROTECTION EN PLASTIQUE | THROTTLE CONTROL ASSY | 63907-62020 | 63907-62020-Online | |
| 14 | TUBE DE PROTECTION EN PLASTIQUE | 10 | * THROTTLE LOCKOUT SPRING | 63901-62370 | 63901-62370-Online |
| 14 | TUBE DE PROTECTION EN PLASTIQUE | 11 | * PLUG | 63880-65411 | 63880-65411-Online |
| 14 | TUBE DE PROTECTION EN PLASTIQUE | 12 | * THROTTLE BODY RIGHT | 63000-62340 | 63000-62340-Online |
| 14 | TUBE DE PROTECTION EN PLASTIQUE | 13 | * NUT M5 | 01501-05030 | 01501-05030-Online |
| 14 | TUBE DE PROTECTION EN PLASTIQUE | 14 | * THROTTLE LOCK BUTTON | 70871-65180 | 70871-65180-Online |
| 14 | TUBE DE PROTECTION EN PLASTIQUE | 15 | * THROTTLE LOCK BUTTON | 70871-65170 | 70871-65170-Online |
| 14 | TUBE DE PROTECTION EN PLASTIQUE | 16 | THROTTLE CABLE | 63907-62170 | 63907-62170-Online |
| 14 | TUBE DE PROTECTION EN PLASTIQUE | 17 | GRIP | 63043-62140 | 63043-62140-Online |
| 14 | TUBE DE PROTECTION EN PLASTIQUE | 18 | PLASTIC PROTECTIVE TUBE | 64902-62310 | 64902-62310-Online |
| 14 | TUBE DE PROTECTION EN PLASTIQUE | 2 | * SCREW PM SPW M5×20 | 11206-05201 | 11206-05201-Online |
| 14 | TUBE DE PROTECTION EN PLASTIQUE | 3 | * TAPPING SCREW M4×20 | 63880-65360 | 63880-65360-Online |
| 14 | TUBE DE PROTECTION EN PLASTIQUE | 4 | * THROTTLE BODY LEFT | 63000-62350 | 63000-62350-Online |
| 14 | TUBE DE PROTECTION EN PLASTIQUE | 5 | * THROTTLE TRIGGER | 63002-62340 | 63002-62340-Online |
| 14 | TUBE DE PROTECTION EN PLASTIQUE | 6 | * THROTTLE RETURN SPRING | 63880-65350 | 63880-65350-Online |
| 14 | TUBE DE PROTECTION EN PLASTIQUE | 7 | * THROTTLE LOCKOUT | 63002-62350 | 63002-62350-Online |
| 14 | TUBE DE PROTECTION EN PLASTIQUE | 8 | * IGNITION SWITCH | 63907-62310 | 63907-62310-Online |
| 14 | TUBE DE PROTECTION EN PLASTIQUE | 9 | * THROTTLE LOCKOUT LEVER | 63901-62352 | 63901-62352-Online |

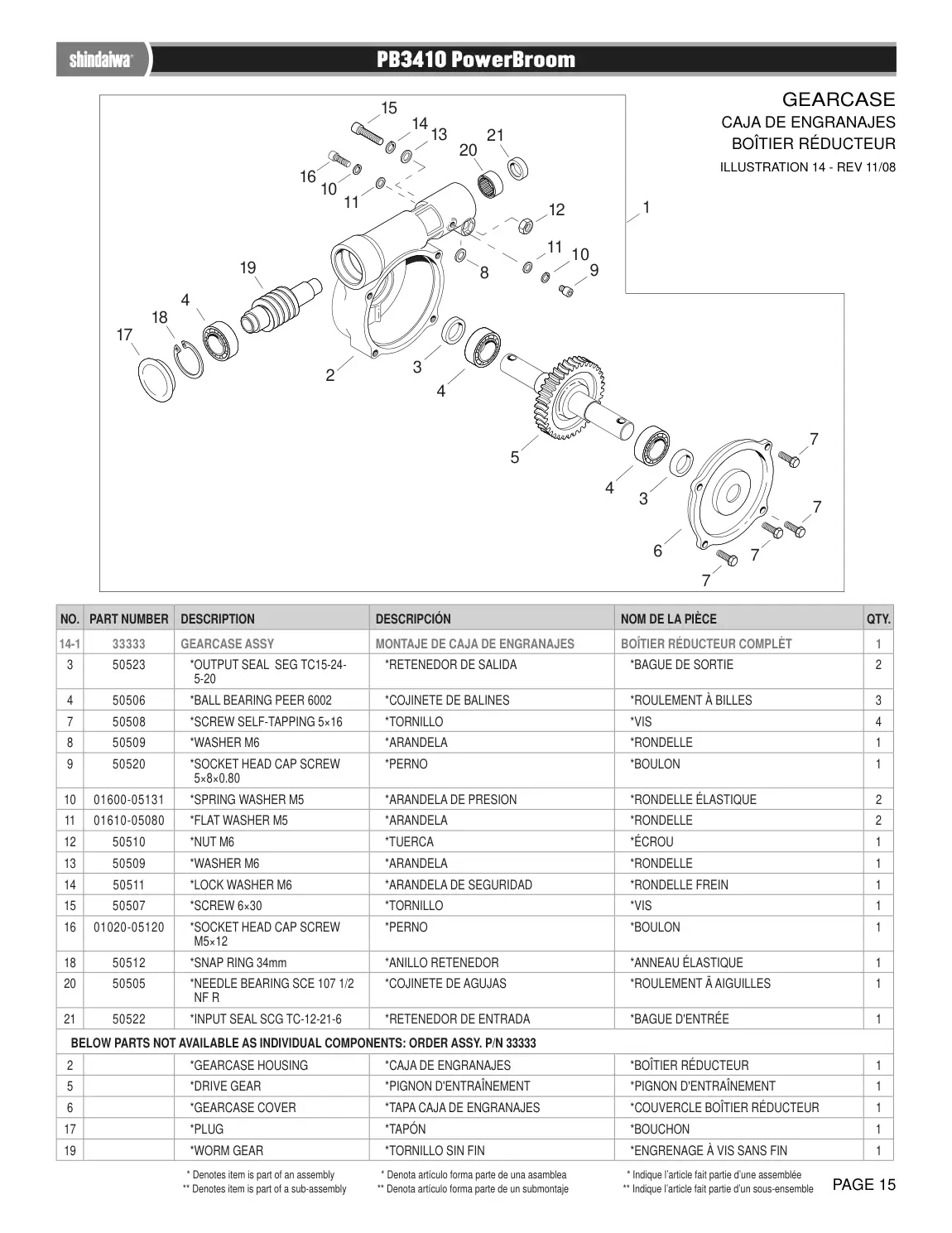

| 15 | * ENGRENAGE À VIS SANS FIN | GEARCASE ASSY | 33333 | 33333-Online | |
| 15 | * ENGRENAGE À VIS SANS FIN | 10 | * SPRING WASHER M5 | 01600-05131 | 01600-05131-Online |
| 15 | * ENGRENAGE À VIS SANS FIN | 11 | * FLAT WASHER M5 | 01610-05080 | 01610-05080-Online |
| 15 | * ENGRENAGE À VIS SANS FIN | 12 | * NUT M6 | 50510 | 50510-Online |
| 15 | * ENGRENAGE À VIS SANS FIN | 13 | * WASHER M6 | 50509 | 50509-Online |
| 15 | * ENGRENAGE À VIS SANS FIN | 14 | * LOCK WASHER M6 | 50511 | 50511-Online |
| 15 | * ENGRENAGE À VIS SANS FIN | 15 | * SCREW 6×30 | 50507 | 50507-Online |
| 15 | * ENGRENAGE À VIS SANS FIN | 16 | * SOCKET HEAD CAP SCREW | 01020-05120 | 01020-05120-Online |
| 15 | * ENGRENAGE À VIS SANS FIN | 18 | * SNAP RING 34mm | 50512 | 50512-Online |
| 15 | * ENGRENAGE À VIS SANS FIN | 20 | * NEEDLE BEARING SCE 107 1/2 | 50505 | 50505-Online |
| 15 | * ENGRENAGE À VIS SANS FIN | 21 | * INPUT SEAL SCG TC-12-21-6 | 50522 | 50522-Online |
| 15 | * ENGRENAGE À VIS SANS FIN | 3 | * RETENEDOR DE SALIDA | 50523 | 50523-Online |
| 15 | * ENGRENAGE À VIS SANS FIN | 3 | * RETENEDOR DE SALIDA | TC15-24 | TC15-24-Online |
| 15 | * ENGRENAGE À VIS SANS FIN | 4 | * BALL BEARING PEER | 50506 | 50506-Online |
| 15 | * ENGRENAGE À VIS SANS FIN | 7 | * SCREW SELF-TAPPING 5×16 | 50508 | 50508-Online |
| 15 | * ENGRENAGE À VIS SANS FIN | 8 | * WASHER M6 | 50509 | 50509-Online |
| 15 | * ENGRENAGE À VIS SANS FIN | 9 | * SOCKET HEAD CAP SCREW | 50520 | 50520-Online |
| 16 | ILLUSTRATION 15 - REV 11/08 | 12-FIN RUBBER SWEEPER ASSY | 99909-33000 | 99909-33000-Online | |
| 16 | ILLUSTRATION 15 - REV 11/08 | 10 | ** BELT CLIP | 99909-33007 | 99909-33007-Online |
| 16 | ILLUSTRATION 15 - REV 11/08 | 11 | ** SWEEPER BELT | 99909-33005 | 99909-33005-Online |
| 16 | ILLUSTRATION 15 - REV 11/08 | 12 | ** POWERBROOM DRUM LABEL | 61215 | 61215-Online |
| 16 | ILLUSTRATION 15 - REV 11/08 | 13 | ** HANDLE ASSY | 99909-33009 | 99909-33009-Online |
| 16 | ILLUSTRATION 15 - REV 11/08 | 14 | *** HANDLE | 72953-14110 | 72953-14110-Online |
| 16 | ILLUSTRATION 15 - REV 11/08 | 15 | *** SCREW | 72030-14141 | 72030-14141-Online |
| 16 | ILLUSTRATION 15 - REV 11/08 | 16 | *** SCREW KNOB | 72030-14120 | 72030-14120-Online |
| 16 | ILLUSTRATION 15 - REV 11/08 | 17 | *** WASHER | 72030-14130 | 72030-14130-Online |
| 16 | ILLUSTRATION 15 - REV 11/08 | 18 | *** HEX NUT M6 | 01500-06051 | 01500-06051-Online |
| 16 | ILLUSTRATION 15 - REV 11/08 | 2 | * GEARCASE ASSY | 33333 | 33333-Online |
| 16 | ILLUSTRATION 15 - REV 11/08 | 3 | * 12-FIN RUBBER SWEEPER | 99909-33027 | 99909-33027-Online |
| 16 | ILLUSTRATION 15 - REV 11/08 | 4 | ** TUBE PROTECTOR 25mm | 99909-33033 | 99909-33033-Online |
| 16 | ILLUSTRATION 15 - REV 11/08 | 5 | ** CLEVIS PIN | 99909-33118 | 99909-33118-Online |
| 16 | ILLUSTRATION 15 - REV 11/08 | 6 | ** HITCH PIN | 99909-33008 | 99909-33008-Online |
| 16 | ILLUSTRATION 15 - REV 11/08 | 7 | ** DRUM AXLE | 99909-33116 | 99909-33116-Online |
| 16 | ILLUSTRATION 15 - REV 11/08 | 8 | ** COTTER PIN | 99909-33020 | 99909-33020-Online |
| 16 | ILLUSTRATION 15 - REV 11/08 | 9 | ** DRUM HUB | 99909-33004 | 99909-33004-Online |
| 17 | * SAC À OUTILS | SERVICE TOOL KIT | 64902-92310 | 64902-92310-Online | |
| 17 | * SAC À OUTILS | 2 | * HEX WRENCH 4MM | 09026-04001 | 09026-04001-Online |
| 17 | * SAC À OUTILS | 3 | * HEX WRENCH 5MM | 09026-05001 | 09026-05001-Online |
| 17 | * SAC À OUTILS | 4 | * SPANNER / WRENCH 8×10 | 22000-91120 | 22000-91120-Online |
| 17 | * SAC À OUTILS | 5 | * SCRENCH 16×13 | 22580-91180 | 22580-91180-Online |
| 17 | * SAC À OUTILS | 6 | * TOOL BAG | 19639-01400 | 19639-01400-Online |
| 18 | ILLUSTRATION 17 - REV 11/08 | NYLON BRUSH ASSY WITH | 99909-11000 | 99909-11000-Online | |
| 18 | ILLUSTRATION 17 - REV 11/08 | 10 | ** LEFT HAND THREAD SHAFT | 99909-11112 | 99909-11112-Online |
| 18 | ILLUSTRATION 17 - REV 11/08 | 11 | ** SILVER LEFT HAND THREAD | 99909-11115 | 99909-11115-Online |
| 18 | ILLUSTRATION 17 - REV 11/08 | 2 | * GEARCASE ASSY | 33333 | 33333-Online |
| 18 | ILLUSTRATION 17 - REV 11/08 | 3 | *NYLON BRUSH ASSY | 99909-11027 | 99909-11027-Online |
| 18 | ILLUSTRATION 17 - REV 11/08 | 4 | ** BLACK RIGHT HAND THREAD | 99909-11116 | 99909-11116-Online |
| 18 | ILLUSTRATION 17 - REV 11/08 | 5 | ** WASHER | 99909-11118 | 99909-11118-Online |
| 18 | ILLUSTRATION 17 - REV 11/08 | 6 | ** END CAP | 99909-11114 | 99909-11114-Online |
| 18 | ILLUSTRATION 17 - REV 11/08 | 7 | ** NYLON BRUSH | 99909-11004 | 99909-11004-Online |
| 18 | ILLUSTRATION 17 - REV 11/08 | 8 | ** ROLL PIN | 99909-11018 | 99909-11018-Online |
| 18 | ILLUSTRATION 17 - REV 11/08 | 9 | ** RIGHT HAND THREAD SHAFT | 99909-11113 | 99909-11113-Online |

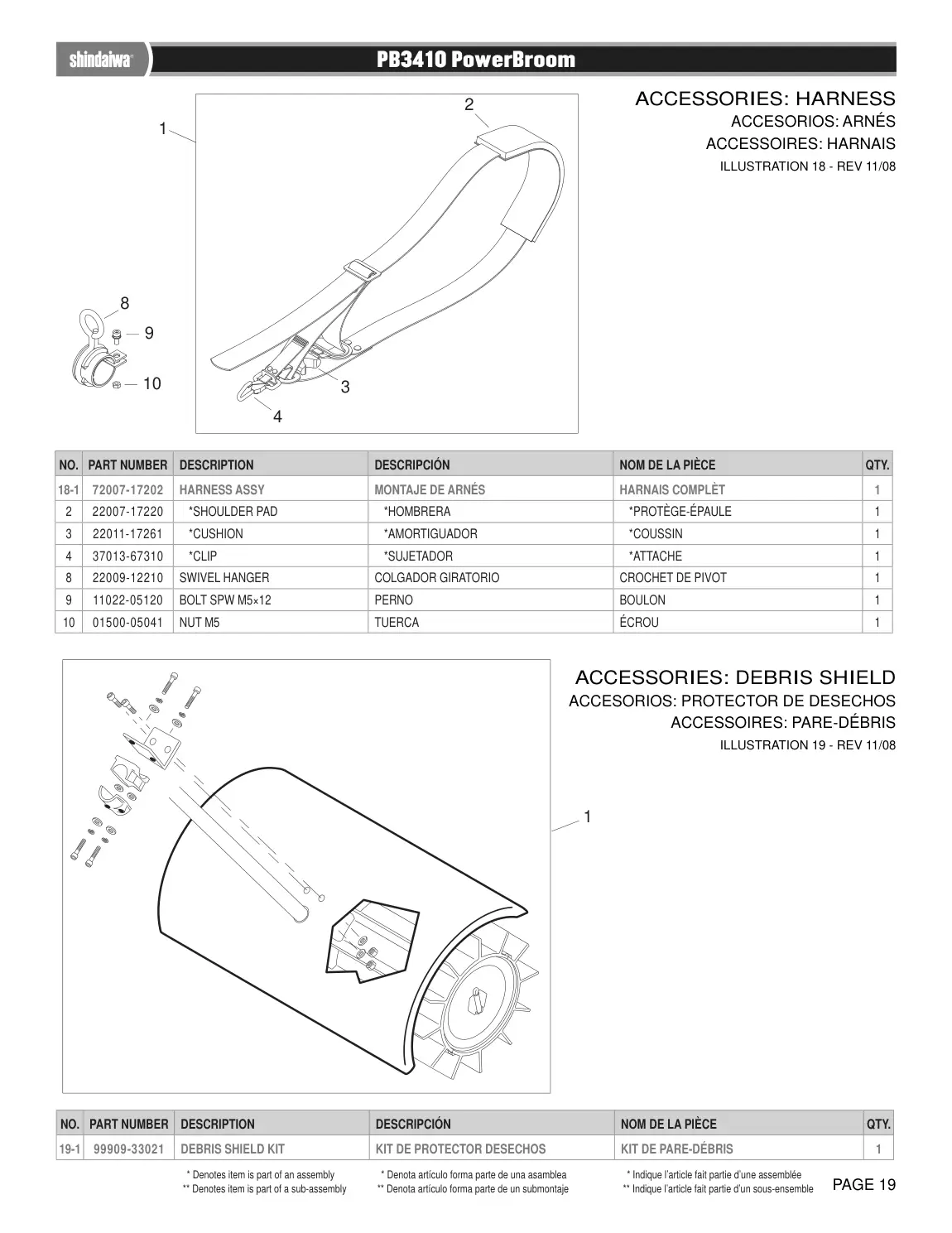

| 19 | ILLUSTRATION 19 - REV 11/08 | HARNESS ASSY | 72007-17202 | 72007-17202-Online | |
| 19 | ILLUSTRATION 19 - REV 11/08 | DEBRIS SHIELD KIT | 99909-33021 | 99909-33021-Online | |
| 19 | ILLUSTRATION 19 - REV 11/08 | 10 | NUT M5 | 01500-05041 | 01500-05041-Online |
| 19 | ILLUSTRATION 19 - REV 11/08 | 2 | * SHOULDER PAD | 22007-17220 | 22007-17220-Online |
| 19 | ILLUSTRATION 19 - REV 11/08 | 3 | * CUSHION | 22011-17261 | 22011-17261-Online |
| 19 | ILLUSTRATION 19 - REV 11/08 | 4 | * CLIP | 37013-67310 | 37013-67310-Online |
| 19 | ILLUSTRATION 19 - REV 11/08 | 8 | SWIVEL HANGER | 22009-12210 | 22009-12210-Online |
| 19 | ILLUSTRATION 19 - REV 11/08 | 9 | BOLT SPW M5×12 | 11022-05120 | 11022-05120-Online |
Source file: 20111007-656_PB3410.pdf. Images are stored under /images/ipl/Shindaiwa. Links use /qr?sku=.
