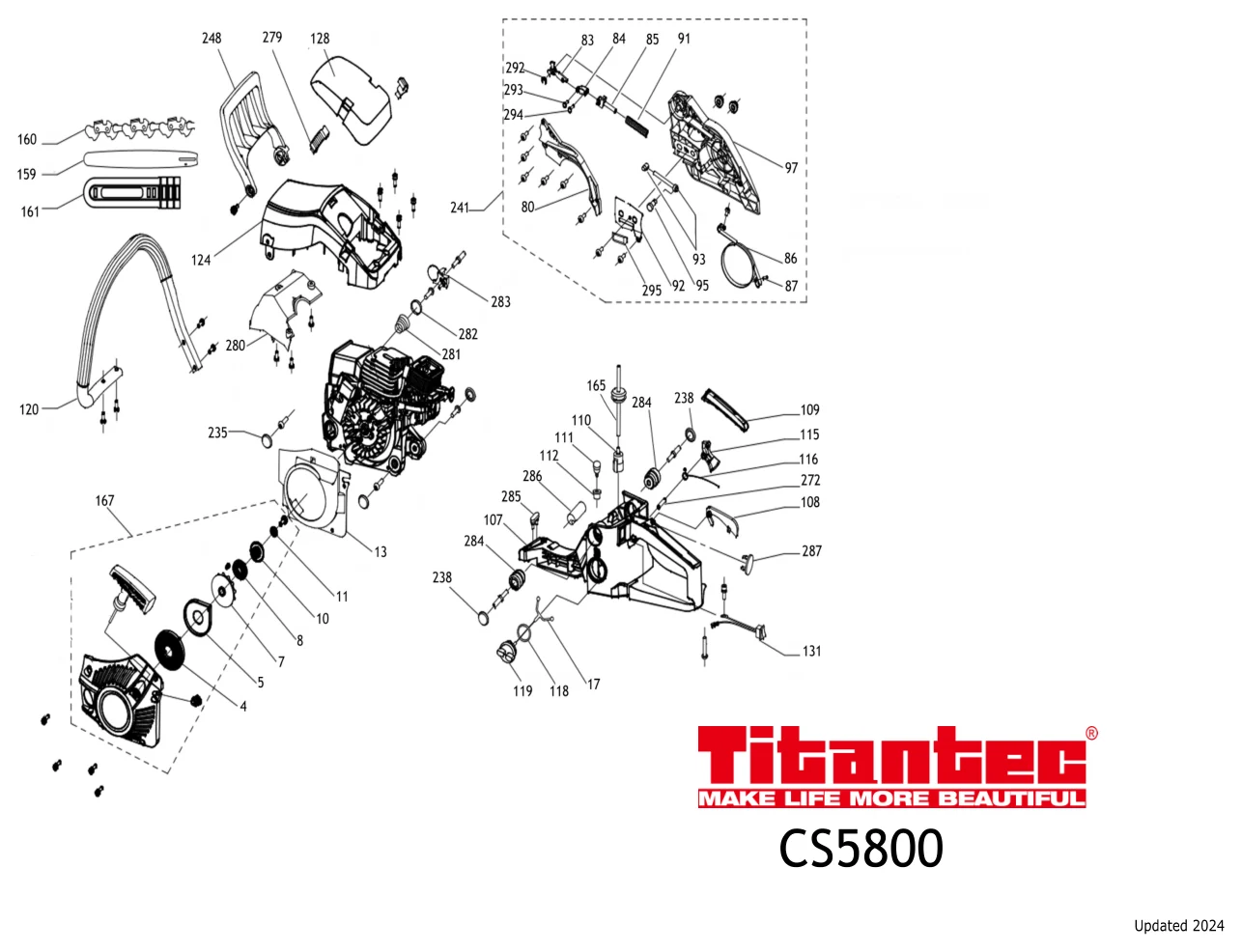

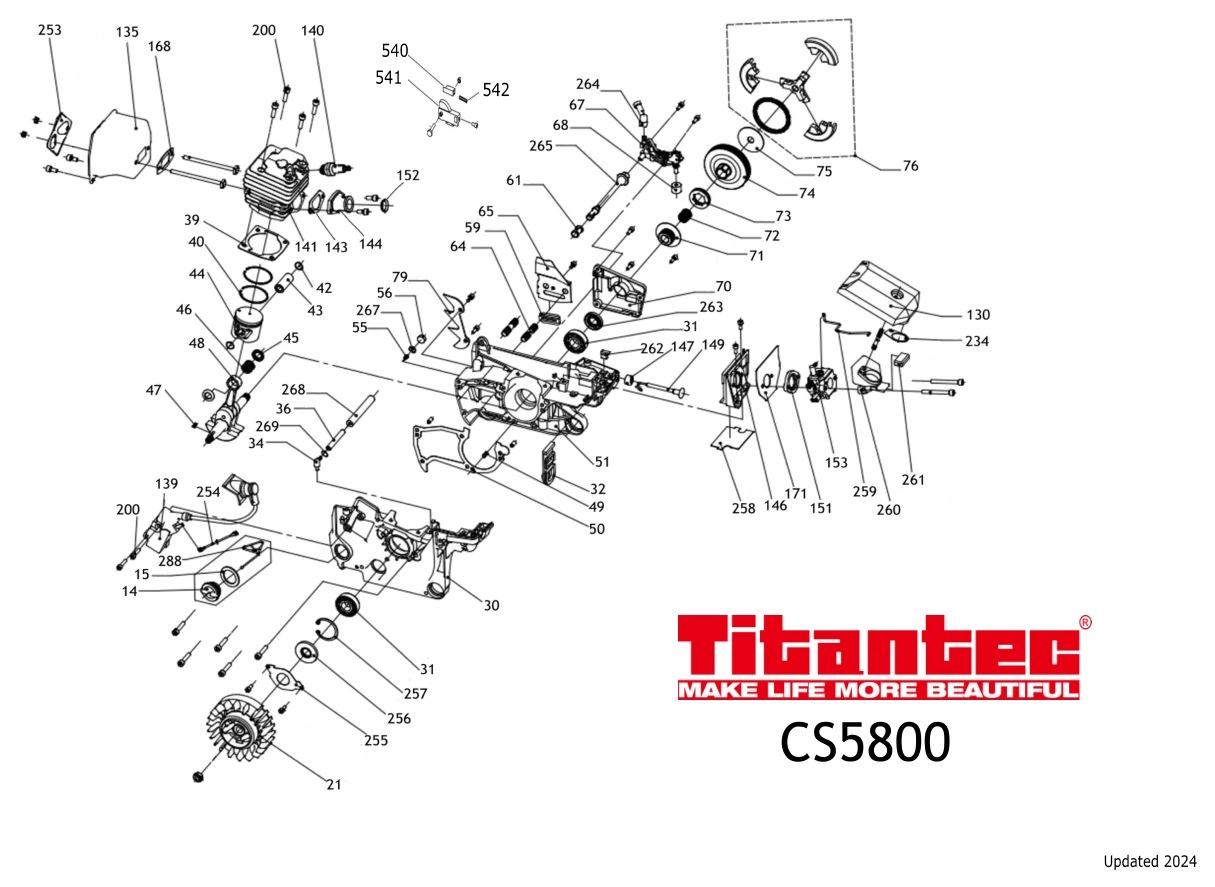

Titantec CS5800 IPL Parts Diagram

CS5800 parts list

Ref	Description	Part number	Cutsmart SKU
4	Spring	TT00406	TT-00406-Online
5	Spring box	TT00504	TT-00504-Online
7	Reel	TT00703	TT-00703-Online
8	Torsion Spring	TT00807	TT-00807-Online
10	Ratchet	TT01005	TT-01005-Online
11	Washer	TT01103	TT-01103-Online
13	Shroud	TT01303	TT-01303-Online
14	Oil cap	TT01402	TT-01402-Online
15	Seal oil cap	TT01501	TT-01501-Online
17	Palm oil Cap	TT01701	TT-01701-Online
21	Flywheel	TT02109	TT-02109-Online
30	Left Crankcase	TT03008	TT-03008-Online
31	Bearing 6202	TT03101	TT-03101-Online
32	Dustproof plate	TT03203	TT-03203-Online
34	Negative pressure nozzle	TT03401	TT-03401-Online
36	Negative pressure tube	TT03601	TT-03601-Online
39	Gasket, Cylinder	TT03909	TT-03909-Online
40	Piston Ring	TT04009	TT-04009-Online
42	Snap Ring, Piston Pin	TT04203	TT-04203-Online
43	Piston Pin	TT04309	TT-04309-Online
44	Piston	TT04409	TT-04409-Online
45	elastic ring needle bearing	TT04501	TT-04501-Online
46	Needle bearing	TT04609	TT-04609-Online
47	Key 3x10	TT04701	TT-04701-Online
48	Crankshaft	TT04809	TT-04809-Online
49	Pin 5x10	TT04901	TT-04901-Online
50	Gasket, Crankcase	TT05009	TT-05009-Online
51	Right Crankcase	TT05108	TT-05108-Online
55	vent	TT05502	TT-05502-Online
56	sponge vent	TT05602	TT-05602-Online
59	Guide chain block	TT05902	TT-05902-Online
61	oil filter	TT06101	TT-06101-Online
64	Bolt M8x42	TT06401	TT-06401-Online
65	Plate injector	TT06503	TT-06503-Online
67	oil pump	TT06703	TT-06703-Online
68	sponge oil pump	TT06801	TT-06801-Online
70	plate oil pump	TT07003	TT-07003-Online
71	worm	TT07103	TT-07103-Online
72	needle bearing	TT07203	TT-07203-Online
73	sprocket	TT07301	TT-07301-Online
74	Drum	TT07401	TT-07401-Online
75	Spacer clutch	TT07501	TT-07501-Online
76	Clutch	TT07602	TT-07602-Online
79	Wooden teeth	TT07902	TT-07902-Online
80	Plate braker spring	TT08002	TT-08002-Online
83	Braker lever	TT08303	TT-08303-Online
84	Braker lever connecting piece	TT08401	TT-08401-Online
85	Brake band connectin rod	TT08501	TT-08501-Online
86	Brake band	TT08602	TT-08602-Online
87	Positioning pin	TT08702	TT-08702-Online
91	main spring braker	TT09101	TT-09101-Online
92	Tension cover	TT09203	TT-09203-Online
93	Adjusting screw pin	TT09301	TT-09301-Online
95	adjusting screw gear	TT09501	TT-09501-Online
97	Braker cover	TT09702	TT-09702-Online
107	Fuel tank	TT10707	TT-10707-Online
108	Trigger control arm	TT10804	TT-10804-Online
109	rear handle cover	TT10903	TT-10903-Online
110	Fuel Filter	TT11001	TT-11001-Online
111	Balancer	TT11105	TT-11105-Online
112	Balancer seat	TT11201	TT-11201-Online
115	Throttle trigger	TT11504	TT-11504-Online
116	Torsion spring trigger	TT11603	TT-11603-Online
118	Seal fuel cap	TT11801	TT-11801-Online
119	Cap fuel filter	TT11901	TT-11901-Online
120	Handle	TT12004	TT-12004-Online
124	Cover, Cylinder	TT12407	TT-12407-Online
128	Cover Filter	TT12807	TT-12807-Online
130	element	TT13006	TT-13006-Online
131	on/off switch	TT13104	TT-13104-Online
135	muffler	TT13506	TT-13506-Online
139	coil	TT13909	TT-13909-Online
140	spark plug L7T	TT14002	TT-14002-Online
141	cylinder	TT14109	TT-14109-Online
143	gasket inlet pipe	TT14306	TT-14306-Online
144	inlet pipe	TT14407	TT-14407-Online
146	carb supporter	TT14602	TT-14602-Online
147	damper rod	TT14703	TT-14703-Online
149	Choke rod	TT14903	TT-14903-Online
151	intake flange	TT15101	TT-15101-Online
152	circle	TT15201	TT-15201-Online
153	carb	TT15309	TT-15309-Online
159	Guide bar 18"	TT15901	TT-15901-Online
159	Guide bar 16"	TT15904	TT-15904-Online
160	Chain 18"	TT16001	TT-16001-Online
160	Chain 16"	TT16004	TT-16004-Online
161	Cover guide bar 18"	TT16101	TT-16101-Online
165	fuel pipe	TT16504	TT-16504-Online
167	starter assy	TT16706	TT-16706-Online
168	gasket muffler	TT16805	TT-16805-Online
171	gasket carburetor	TT17108	TT-17108-Online
200	Cylinder bolt M5x20	TT20002	TT-20002-Online
234	Ring air filter	TT23402	TT-23402-Online
235	Dustproof cover	TT23501	TT-23501-Online
238	Big Dustproof cover	TT23802	TT-23802-Online
241	Braker assy	TT24102	TT-24102-Online
248	front guard	TT24802	TT-24802-Online
253	Muffler Lap	TT25301	TT-25301-Online
254	Flameout line	TT25401	TT-25401-Online
255	oil seal clamp	TT25501	TT-25501-Online
256	oil seal 15x35x7	TT25601	TT-25601-Online
257	circlip	TT25701	TT-25701-Online
258	dustproof gasket	TT25801	TT-25801-Online
259	Throwout lever	TT25901	TT-25901-Online
260	intake pipe	TT26002	TT-26002-Online
261	intake pipe damper	TT26101	TT-26101-Online
262	Choker rod seat	TT26201	TT-26201-Online
263	oil seal 15x28x5	TT26301	TT-26301-Online
264	Oil outer pipe	TT26401	TT-26401-Online
265	oil inter pipe	TT26501	TT-26501-Online
267	elastic ring	TT26701	TT-26701-Online
268	anti scald tube	TT26801	TT-26801-Online
269	shrink spring	TT26901	TT-26901-Online
272	pin 6x28	TT27202	TT-27202-Online
279	snap for air filter	TT27901	TT-27901-Online
280	Gas deflector	TT28001	TT-28001-Online
281	conical pressure spring	TT28101	TT-28101-Online
282	conical spring seat	TT28201	TT-28201-Online
283	chain blocker	TT28301	TT-28301-Online
284	long damping seat	TT28401	TT-28401-Online
285	double pin	TT28501	TT-28501-Online
286	cylindrical damper	TT28601	TT-28601-Online
287	cover cap	TT28701	TT-28701-Online
288	board oil cap	TT28801	TT-28801-Online
292	circlip 4	TT29201	TT-29201-Online
293	snapped rivet 3x13	TT29301	TT-29301-Online
294	snapped rivet 3x9	TT29401	TT-29401-Online
295	chain guider	TT29501	TT-29501-Online
540	Limit ejector lever	TT54001	TT-54001-Online
541	Brake locating block	TT54101	TT-54101-Online
542	Spring, Limit ejector lever	TT54201	TT-54201-Online
